Description

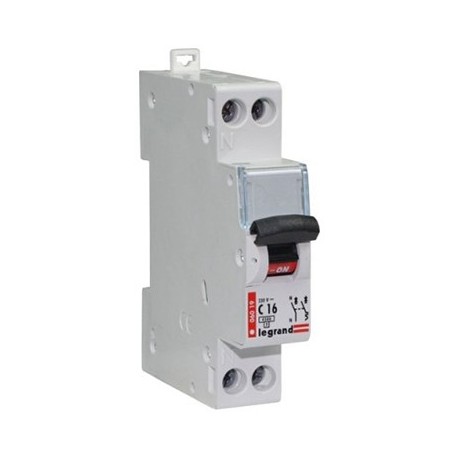

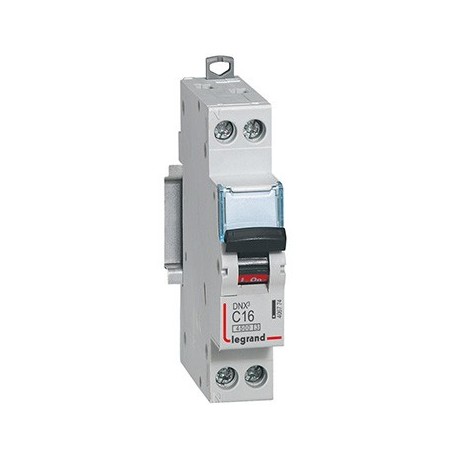

Description du disjoncteur mono DNX3 16A Legrand - Référence 406774 :
- Utilisations :
- Appareil limiteur
- Cadenassage possible en positions ouverte et fermée
- O-OFF en blanc sur fond vert = contacts ouverts
- I-ON en blanc sur fond rouge = contacts fermés
- Plombage possible en position ouverte ou fermée
- Connexion possible à l'arrivée haute par bornes auto et sortie basse
- Connexion possible par bornes auto et sortie basse par bornes à vis
- Connexion possible par sortie basse par bornes à vis
- Les avantages techniques :
- Bornes à cages, à vis débrayables et imperdables
- Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
- Le pôle de Phase assure la protection et le sectionnement du circuit Phase
- Le pôle de neutre assure le sectionnement du circuit Neutre
- Manoeuvre de l'appareil par manette ergonomique 2 positions
- Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
- Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
- Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
- Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
Caractéristiques du disjoncteur mono DNX3 16A Legrand - 406774 :
- Données techniques du disjoncteur :
- Calibre du disjoncteur : 16A
- Tension maxi de fonctionnement : U = 250 V / 50Hz
- Tension mini de fonctionnement : U = 12 V AC/DC
- Fonctionnement sous 400 Hz : oui
- Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
- La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
- Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
- Bornes protégées contre le toucher IP20, appareil câblé
- Fréquence : 10 à 55 Hz
- Tension d'isolement : Ui = 250 V
- Matière : Polyamide et P.B.T
- Dimensions du disjoncteur :
- Volume : 1.62 dm3
- Poids : 111 Gr
- Conformité et protection :
- CE
- IP 20
- Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
- Normes IEC 529 – EN 60529 et NF 20-010
- Protection de la face avant contre les contacts directs : IP40
- Classe II par rapport aux masses métalliques
- Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
- Conforme à la norme NF 60898-1
- Testé à 20 000 manœuvres à vide
- Produits complémentaires :
- Support de cadenas (réf. 406303)
- cadenas Ø 5 mm (réf. 406313)
- cadenas Ø 6 mm (réf. 022797)
- Peigne HX³ optimisé universel mono (réf. 4049 26/37)
- Peigne HX³ optimisé universel tétrapolaire (réf. 405200/01/02/10)
